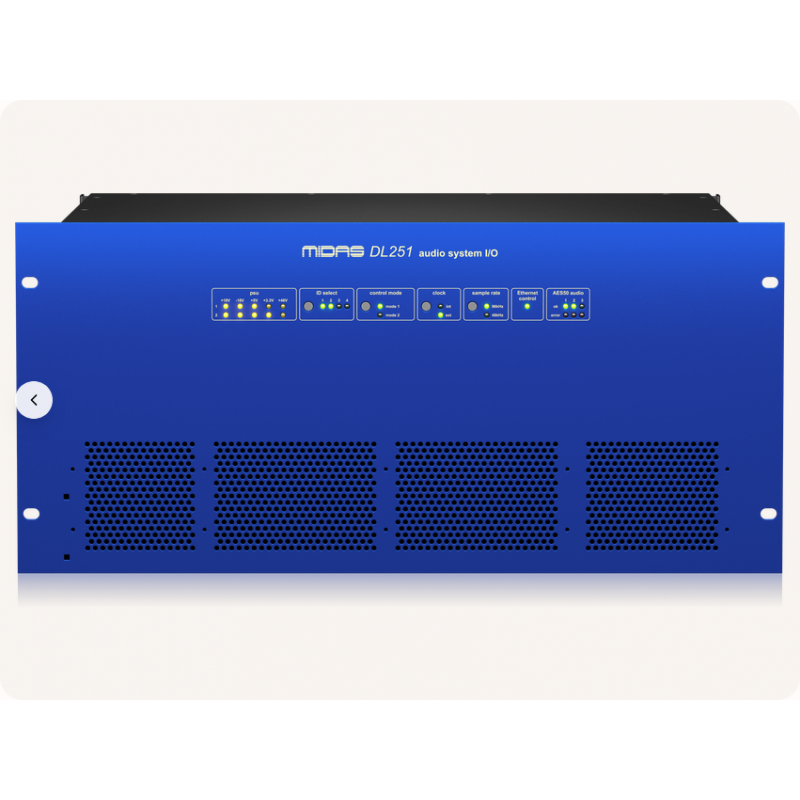

MIDAS DL251

Reti audio digitali

La tecnologia di rete audio digitale SuperMAC (conforme allo standard AES50) di Klark Teknik offre contemporaneamente un elevato numero di canali, latenze estremamente basse e deterministiche, distribuzione di clock in rete sincronizzata al campione e allineata in fase, rilevamento e correzione degli errori, ridondanza di rete, nonché facilità di implementazione e utilizzo, per soddisfare i requisiti più esigenti dei tour di concerti dal vivo. Il DL251 è compatibile con tutte le console digitali Midas e con i motori dei sistemi audio, nonché con qualsiasi altro dispositivo dotato di AES50.

Uscite di linea ad alta potenza con funzione Mute

Il DL251 dispone di 16 uscite di linea attive, servo-bilanciate a bassa impedenza, con elevata capacità di corrente in uscita per pilotare cavi di lunga lunghezza. Un interruttore incassato “Mute All Outputs” sul pannello posteriore consente di ricollegare i cavi in modo silenzioso e sicuro, anche durante uno spettacolo.

Funzionamento a 96 kHz o 48 kHz

Il DL251 supporta diverse frequenze di campionamento per le connessioni AES50: 96 kHz per l’uso con la serie Midas Pro e 48 kHz per l’uso con la serie Midas M32.

Controllo da console remota o dal pannello frontale

Tutte le impostazioni di configurazione del DL251 possono essere configurate sia in remoto dalla console di missaggio, sia direttamente tramite l’intuitivo e facile da comprendere pannello frontale. Il DL251 è dotato di interruttori sul pannello frontale per tutte le opzioni di configurazione con indicatori di stato a LED, che forniscono un feedback altamente visibile dello stato operativo con ampi angoli di visione e a distanze elevate. Viene fornita una chiara indicazione delle condizioni della linea di uscita dell’alimentatore, dello stato e dell’attività delle connessioni di rete AES50 ed Ethernet, della scelta tra sincronizzazione interna o esterna, dell’identificazione dell’unità e dell’impostazione della modalità di comunicazione.

Progettato per la vita on the road

Dotato di un robusto involucro in acciaio per montaggio su rack 5U, il DL251 è progettato per resistere alle sollecitazioni dei tour di concerti dal vivo. Vengono utilizzati connettori di alta qualità, conformi agli standard del settore, per garantire connessioni audio e di rete affidabili, sera dopo sera.

Doppio alimentatore universale a commutazione ridondante

Il DL251 è dotato di due alimentatori ridondanti, dotati di rilevamento automatico della tensione per l’utilizzo in tutto il mondo e in grado di garantire una commutazione senza interruzioni nell’improbabile eventualità di un guasto di uno dei due alimentatori.

Architettura e specifiche tecniche del DL251

L’unità di interfaccia deve essere progettata per applicazioni di missaggio audio digitale e ottimizzata per l’uso nelle esibizioni dal vivo. Deve disporre di 48 ingressi integrati per preamplificatori microfonici con incrementi di guadagno analogico di 2,5 dB e 16 uscite elettroniche servo-bilanciate su connettori XLR standard del settore, ed essere in grado di funzionare a frequenze di campionamento di 48 kHz e 96 kHz. L’unità di interfaccia deve includere un interruttore incassato sul pannello posteriore per silenziare tutte le uscite. L’unità di interfaccia deve supportare una rete audio digitale basata su frame Ethernet da 100 Megabit che deve offrire ridondanza dei cavi N+1 ed essere conforme allo standard AES50-2011 dell’Audio Engineering Society. Devono essere fornite tre porte di rete audio digitale e una porta di controllo Ethernet. Deve essere fornita anche un’interfaccia MIDI standard del settore (In, Out, Thru). L’unità di interfaccia deve consentire la configurazione delle impostazioni operative sia dal pannello frontale che in remoto tramite rete e deve fornire indicatori LED relativi allo stato della tensione di uscita dell’alimentatore, allo stato e all’attività delle connessioni della rete audio digitale e di controllo, alla sorgente di sincronizzazione del clock, all’identificazione dell’unità e all’impostazione della modalità di comunicazione. L’unità di interfaccia deve includere due alimentatori universali a commutazione con regolazione automatica della tensione e doppia ridondanza per l’uso in tutto il mondo. L’unità di interfaccia deve essere alloggiata in uno chassis standard da 5U per montaggio su rack da 19“, e deve avere dimensioni di 483 mm di larghezza x 414 mm di profondità x 221 mm di altezza (19,0” x 16,3“ x 8,7”), con un peso nominale di 10 kg (22,1 libbre). L’unità di interfaccia deve essere installata in un telaio rack o in una custodia da trasporto in grado di sostenerne il peso in modo sicuro. I collegamenti di ingresso, uscita e alimentazione devono essere effettuati sul pannello posteriore dell’unità di interfaccia. Gli installatori devono prevedere uno spazio adeguato sul retro per il collegamento e lo scollegamento dei cavi di ingresso, uscita e alimentazione. I requisiti di alimentazione devono essere compresi tra 100 e 240 V CA, da 50 a 60 Hz. L’unità di interfaccia deve essere il modello Midas DL251 e non saranno accettate alternative.
